z3050x16搖臂鉆床是搖臂鉆床中常用型號，采用液壓預選變速機構，液壓夾緊機構可節省輔助時間。主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。。在日常使用過程中，我們需要對z3050x16搖臂鉆床(液壓3050搖臂鉆)進行多方面的調整才能正常使用，，具體的調整部位與方法如下：
(1)主軸箱及夾緊的調整
z3050x16搖臂鉆床(液壓3050搖臂鉆)主軸箱夾緊為不足時，可將主軸箱松開，并松開夾緊缸下面的緊固螺釘，并夾緊主軸箱，在手輪5、圖4-4上施加50公斤的圓周力，如主軸箱不移動， 則表明夾緊力已調整適當，夾緊力調整好后，還需檢查松開情況。即，主軸箱松開后，在手輪上的作用力不大于8公斤，就能使主軸箱移動，同時，在主軸箱松開狀態下用 0-04毫米塞尺插入主軸箱和搖臂接觸的55導軌面積和垂直導軌面處，插入深度應 不超過20毫米。
(2)、立柱夾緊力的調整
z3050x16搖臂鉆床(液壓3050搖臂鉆)立柱夾緊力不足時，可將立柱松開，卸下立柱頂上的蓋板，適當地擰緊柱頂 9上的鎖緊螺母，然后，再夾緊立柱，在搖臂末端施加200公斤的水平推力，如內、外柱之間不產生相對轉動，則表明夾緊力已調整適當。把擰緊螺母已調至極限位置，夾緊力仍不夠大時，可將立柱松開，適當地擰 松圓板彈簧12上的內六角螺釘之后，再重新進行調整。夾緊力調整好后，還需檢查松開情況，即：立柱松開后，在搖臂末端施加3 公斤的水平推力，就能使搖臂回轉。
(3)搖臂夾緊力的調整
z3050x16搖臂鉆床(液壓3050搖臂鉆)搖臂夾緊力不夠時，在搖臂升降過程中切斷機床總電源，使搖臂處于松 開狀態，順時針?lè )较蛐D螺釘6,然后再接通總電流，在停止升降后，用0.04毫米 塞尺檢查，塞不進搖臂套筒與外柱配合處即可.（螺釘擰緊程度應從菱形塊能直立功 受獎起來為宜）
(4)主軸平衡力的調整
主軸平衡力在機床出廠時，已調整好。當切削刀具發生變化而失去平衡，可旋轉螺釘14。刀具重量輕時，順時針?lè )较蛐D，刀具重量重時，逆時針?lè )较蛐D.
(5)進給抗力的調整
進給抗力在z3050x16搖臂鉆床(液壓3050搖臂鉆)出廠時，已經調整好，使用過程中不必再調，用戶在特殊情況下，需要調整進給抗力時，可通過擰動齒輪8上的彈簧鎖緊螺母。使彈黃的作力增大或減少，以調整進給抗力增大或減少，當主軸進給抗力在小于2750 (3850)公斤時，進給保險離合器能正常工作，而在大于3375 (4725)公斤時能脫開即可。進給抗力的測定，應以抗力測定儀為準。

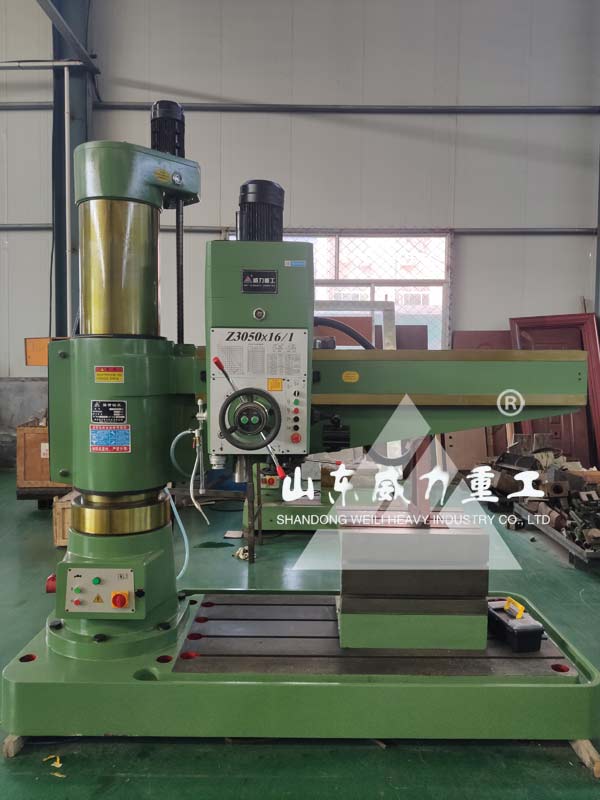

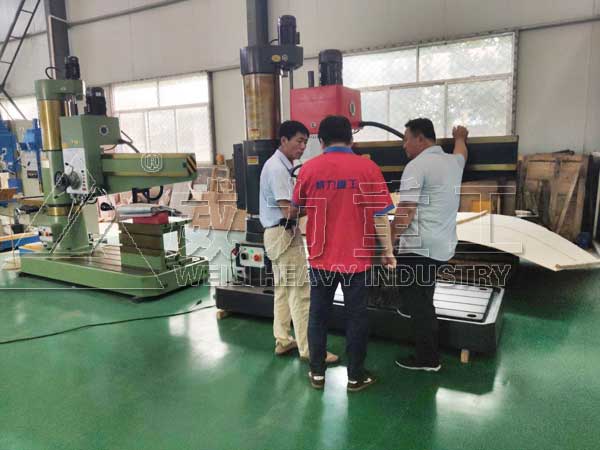

液壓3050x16搖臂鉆床
(6)夾緊機構液壓系統壓力的調整
液壓系統壓力在z3050x16搖臂鉆床(液壓3050搖臂鉆)出廠時，已經調整好了，使用過程中不必再調。用戶在特殊情況下，需要調整時，可適當地調整或更換彈簧來實現。
必須指出，z3050x16搖臂鉆床(液壓3050搖臂鉆)的主軸箱，立柱和搖臂的夾緊，均采用菱形塊這種機構，在使用過程中，可能出現在按下夾緊按鈕后，手一離開，機構也就跟著松開的現象，這可能是下述原因所致，一是菱形塊和支承塊的角度方向裝錯了：二是距離H的尺寸不適當，使菱形塊直立后不超過中心，不能自鎖；三是夾緊力調得太大或液壓系統壓力小，應針對上述 產生此現象的原因來解決此問題。
