—、概述
滕州z3063x20搖臂鉆床(3063搖臂鉆)搖臂鉆床是具有廣泛用途的萬能性機床，適用于機械加工部門中加工中大型另件，可以進行鉆孔，擴孔，鉸孔，锪平面及攻螺紋等工作， 在具有工藝裝備的條件下可以進行鏜孔。
滕州z3063x20搖臂鉆床(3063搖臂鉆)是經過系列更新的產品之一。具有性能完善，使用方便，操作靈活，工作可靠，結構簡單，維修容易，使用壽命長等特點。

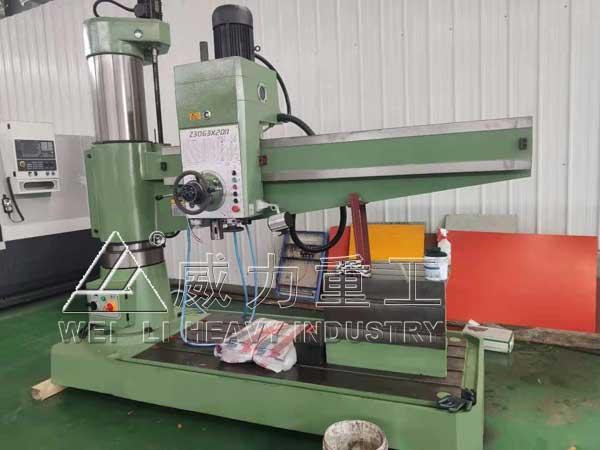

Z3063x20液壓搖臂鉆床
3063搖臂鉆床設計特點：
1、滕州z3063x20搖臂鉆床(3063搖臂鉆)采用液壓預選變速機構可節省輔助時間。
2、主軸正反轉、停車（制動）、變速、空檔用一個手柄得到，使用方便。
3、所有操縱手柄均集中安放在很方便的部位，且操縱輕便。
4、主軸箱移動及搖臂回轉輕便、靈活。
5、主軸箱、搖臂，內外柱采用液壓驅動菱形塊夾緊機構，夾緊力大，夾緊前后主軸位移小，同時主軸箱，內外柱可單獨或聯合夾緊放松。
6、搖臂上導軌，主軸套筒及內外柱回轉滾柱配合面等處，均進行了表面淬火處理，可延長機床使用壽命。
7、滕州z3063x20搖臂鉆床(3063搖臂鉆)附有卸刀搬手，可輕便地卸下刀具。
8、有完善的安全保護裝置，例如，搖臂升降有保險機構墳軸有限位保險，主傳動有超扭矩摩擦保險離合器，進給有鋼球保險離合器，外柱有防塵圈，電源接地等，可保證 機床安全工作。
二、技術規格參數（供參考）
1、大鉆孔直徑 Z3063×20
直徑63
2、主軸中心線至立柱母線距離： 大 2000 /2500
小 450
3、主軸箱水平移動距離 1550/2050
4、主軸端面至底座工作面距離： 大 1600
小 400
5、搖臂升降距離 800
6、 搖臂升降速度
7、 搖臂回轉角度
8、 主軸圓錐孔
9、 主軸轉速級數
10、 主軸轉速范圍 1米/分
±180°
莫氏5號
16級
11、進給量范圍 20-1600轉
12、進給量級數 0.04-3.2毫米/轉
13、主軸行程 16級
14刻度盤每轉鉆孔深度 400牽米
15、主軸允許大扭矩 150.8毫米
16、主軸允許大進給抗力 160公斤/米
17、主軸電機功率 5.5千瓦
18、搖臂升降電機功率 1-5千瓦
19、主軸箱，立柱，搖臂液壓夾緊電機功率 0.75千瓦
20、機床冷卻泵電機功率 0.125千瓦
21、機床重量（約） 6500/7900KG
22、機床輪廊尺寸（長×寬×高） (3100/3600×1250×3437:

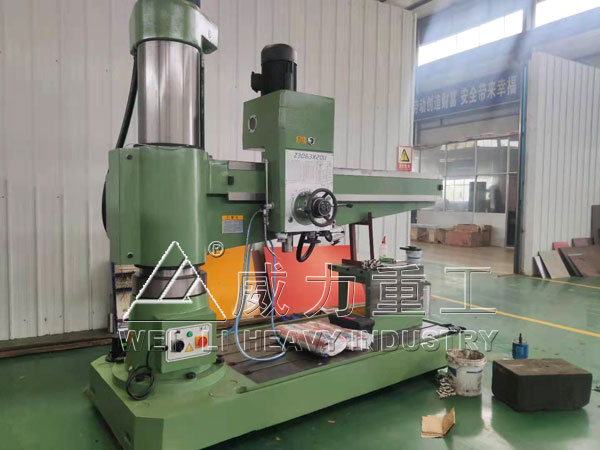

z3063x20搖臂鉆床(3063搖臂鉆)
z3063x20搖臂鉆床(3063搖臂鉆)的搬運與安裝：
1、搬運
搬運時不得使包裝箱傾斜或倒置。拆箱后，在吊運前，須將工作臺沿縱平面調整至滕州z3063x20搖臂鉆床(3063搖臂鉆)重心位置，緊固后才可吊運。吊運時在繩索與機床表面接觸處墊以軟性物品，避免擦傷機床。
2、安裝
滕州z3063x20搖臂鉆床(3063搖臂鉆)安裝時所需的大占地面積見。以搖臂為半徑，繞立柱360 °旋轉作圓，其直徑為5360。
滕州z3063x20搖臂鉆床(3063搖臂鉆)安裝在地基上之前，切勿松開立柱的夾緊，以免機床傾倒。機床安裝時，先將雙頭螺栓和地腳塔穿在機床底座上，然后將機床放在地基上，并用墊鐵將機床墊起。調整時，主要調整1, 2, 3,對墊鐵來調整安裝水平。安裝水平的數值在機床縱平面和橫平面都不允許超過0.04/1000再調整各項精度，使其值不大于機床 “合格證明書，，中記錄的實測值，機床調整好后，將地腳塔處灌滿水泥，再用水泥 將底座周?chē)蛪|鐵固定好，待水泥完全硬化后，緊固地腳螺栓的嫘母。為防止變形，還需用水平儀作后校正。當滕州z3063x20搖臂鉆床(3063搖臂鉆)經過試車前的準備工作后，方可使用。
63搖臂鉆床廠家發貨
3、試車的準備工作
滕州z3063x20搖臂鉆床(3063搖臂鉆)機床安裝好后，接通電源，并按機床松開按鈕，轉動立柱，驗證電源是否接對， 為搖臂的正確升降放好準備工作。用潔凈的棉布將機床表面的防銹油擦洗干凈，在擦洗外柱表面時應防止煤油流進搖臂套筒內，擦洗干凈后用30號機油，滴注外柱表面，然后使搖臂下降約50毫米，將露出一段擦凈再次潤滑，使搖臂上升約100亳米，再將露出一段擦凈并充分潤滑，方可較大幅度地升降搖臂。務必遵守上述操作方法，否則有劃傷外柱表面的危險。
