（1）搖臂上升。Z3050型搖臂鉆床搖臂的升降由M2拖動，SB3和SB4分別為搖臂升、降的點動按鈕（裝在主軸箱的面板上，其安裝位置如圖7—9所示），由SB3、SB4和KM2、KM3組成具有雙重互鎖的M2正反轉點動控制電路。因為搖臂平時是夾緊在外立柱上的，所以在搖臂升降之前，先要把搖臂松開，再由M2驅動升降；搖臂升降到位后，再重新將它夾緊。而搖臂的松、緊是由液壓系統完成的。在電磁閥YV線圈通電吸合的條件下，液壓泵電動機M3正轉，正向供出壓力油進入搖臂的松開油腔，推動松開機構使搖臂松開，搖臂松開后，行程開關SQ2動作、SQ3復位；若M3反轉，則反向供出壓力油進入搖臂的夾緊油腔，推動夾緊機構使搖臂夾緊，搖臂夾緊后，行程開關SQ3動作、SQ2復位。由此可見，搖臂升降的電氣控制是與松緊機構液壓一機械系統（M3與YV）的控制配合進行的。下面以搖臂的上升為例，分析控制的全過程：

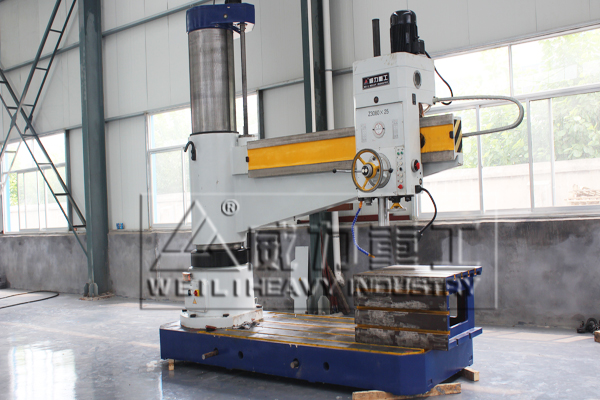

Z3063x20液壓搖臂鉆床


按住搖臂上升按鈕SB3→SB3動斷觸點斷開，切斷KM3線圈支路；SB3動合觸點閉合（1－5）→時間繼電器KT線圈通電→KT動合觸點閉合（13－14），KM4線圈通電，M3正轉；延時動合觸點（1－17）閉合，電磁閥線圈YV通電，搖臂松開→行程開關SQ2動作→SQ2動斷觸點（6－13）斷開，KM4線圈斷電，M3停轉；SQ2動合觸點（6－8）閉合，KM2線圈通電，M2正轉，搖臂上升→搖臂上升到位后松開SB3→KM2線圈斷電，M2停轉；KT線圈斷電→延時1～3S，KT動合觸點（1－17）斷開，YV線圈通過SQ3（1－17）→仍然通電；KT動斷觸點（17－18）閉合，KM5線圈通電，M3反轉，搖臂夾緊→搖臂夾緊后，壓下行程開關SQ3，SQ3動斷觸點（1－17）斷開，YV線圈斷電；KM5線圈斷電，M3停轉。



搖臂的下降由SB4控制KM3→M2反轉來實現，其過程可自行分析。時間繼電器KT的作用是在搖臂升降到位、M2停轉后，延時1～3s再起動M3將搖臂夾緊，其延時時間視從M2停轉到搖臂靜止的時間長短而定。KT為斷電延時類型，在進行電路分析時應注意。



如上所述，搖臂松開由行程開關SQ2發出信號，而搖臂夾緊后由行程開關SQ3發出信號。



如果夾緊機構的液壓系統出現故障，搖臂夾不緊；或者因SQ3的位置安裝不當，在搖臂已夾緊后SQ3仍不能動作，則SQ3的動斷觸點（1—17）長時間不能斷開，使液壓泵電動機M3出現長期過載，因此M3須由熱繼電器FR2進行過載保護。



    搖臂升降的限位保護由行程開關SQl實現，SQl有兩對動斷觸點：SQl—1（5—6）實現上限位保護，SQl—2（7—6）實現下限位保護。

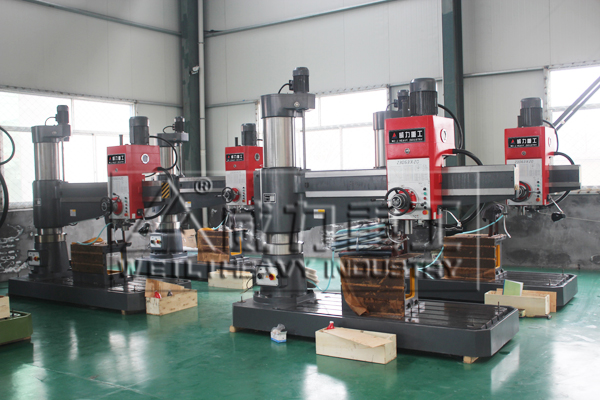

Z3080液壓搖臂鉆床



 （2）主軸箱和立柱松、緊的控制。



    主軸箱和立柱的松、緊是同時進行的，SB5和SB6分別為松開與夾緊控制按鈕，由它們點動控制KM4、KM5→控制M3的正、反轉，由于SB5、SB6的動斷觸點（17—20—21）串聯在YV線圈支路中。所以在操作SB5、SB6使M3點動作的過程中，電磁閥YV線圈不吸合，液壓泵供出的壓力油進入主軸箱和立柱的松開、夾緊油腔，推動松、緊機構實現主軸箱和立柱的松開、夾緊。同時由行程開關SQ4控制指示燈發出信號：主軸箱和立柱夾緊時，SQ4的動斷觸點（201—202）斷開而動合觸點（201—203）閉合，指示燈HLl滅HL2亮；反之，在松開時SQ4復位，HLl亮而HL2滅。
