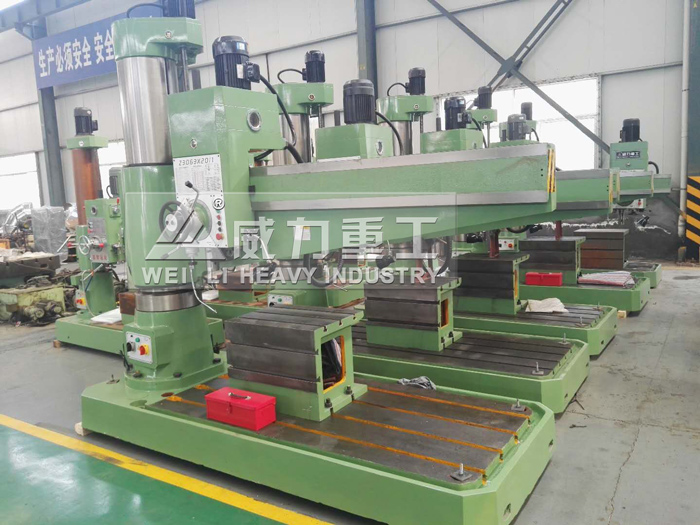

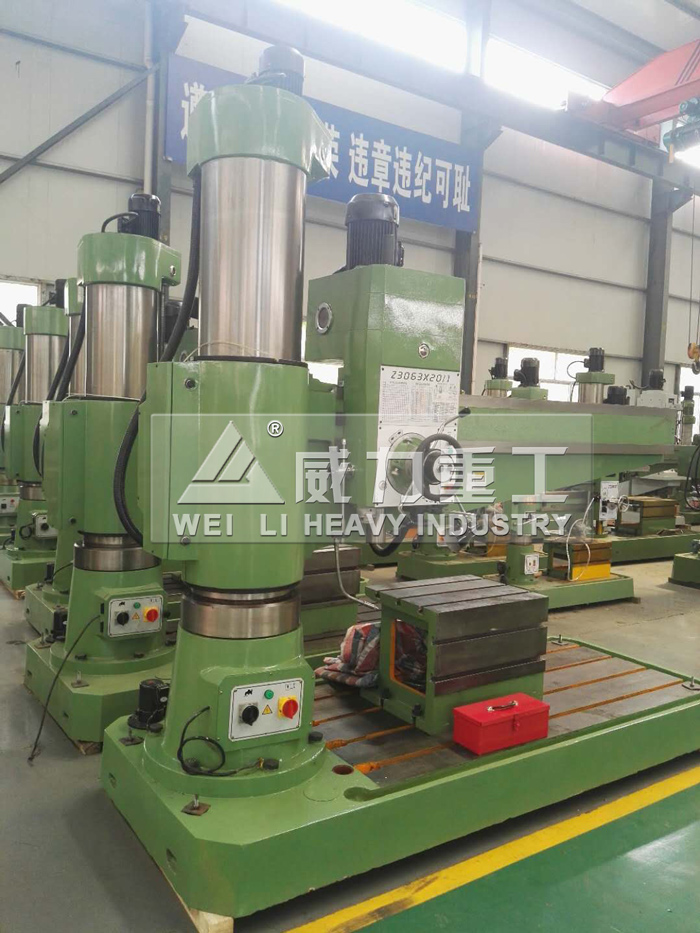

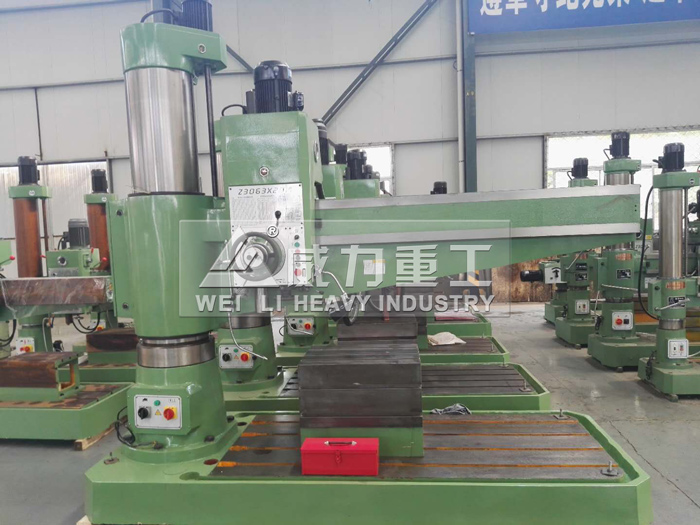

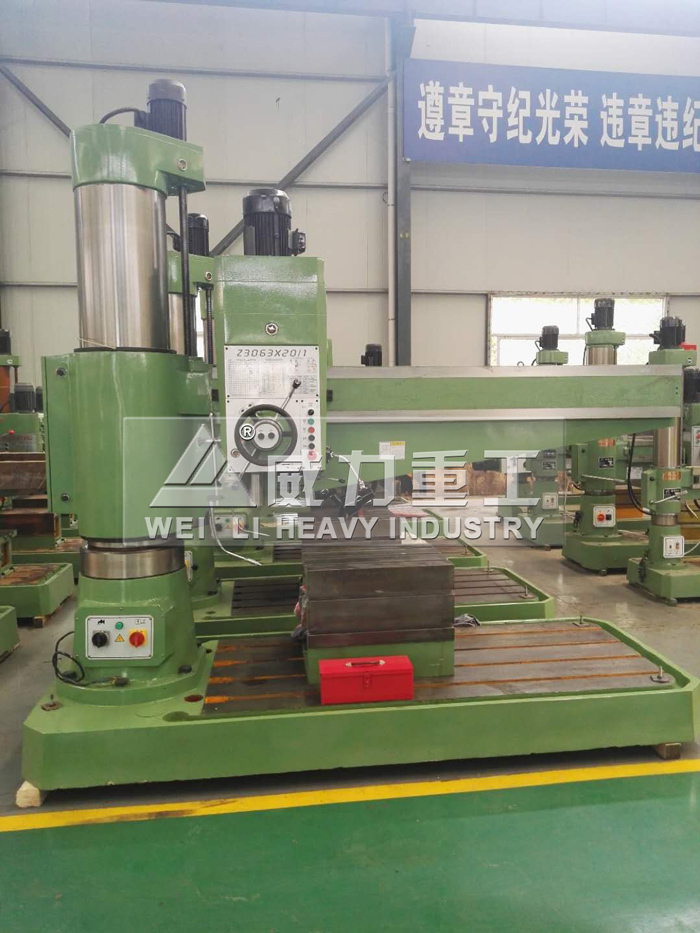

z3063×20搖臂鉆床|自動鉆孔機主要適用于在大、中型鑄件，鋼件上鉆孔、擴孔、鉸孔、锪平面及攻螺紋等加工。適合本機床工作的溫度要求在0°~45°、濕度30%~85%、大氣壓強86~106kpa、空氣清潔度較好、粉塵濃度不得大于10mg/m3、不得含酸、堿、腐蝕和有毒氣體；不得有爆炸危險，不得有導電塵埃；廠房?jì)炔坏糜杏暄┣忠u；地面平整、清潔、無磕絆物存在、過道暢通、無阻礙物存在；室內光線充足。機床安裝要遠離振源、熱源和熱流。
z3063×20搖臂鉆床|自動鉆孔機也叫3063搖臂鉆，其工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑63mm,在配有相應工裝的條件下可以鏜孔，擴孔、鉸孔及攻螺紋等加工。山東威力重工z3063×20搖臂鉆床|自動鉆孔機節能電機每天按照12小時計算，12*2=24度 每天24度*365天=8760度，兩年省下一臺設備款。絕對銅芯電機 正反轉 高低速 最低轉速34轉 可以直接攻絲。如果您對威力重工z3063×20搖臂鉆床|自動鉆孔機感興趣，歡迎您電話詳詢：18306370898（同微信）惠詢63液壓搖臂鉆床價格及參數。主軸箱、搖臂、立柱均由液壓夾緊；主軸正反轉、停車(制動)、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易于維修，精度高、剛性好、壽命長等優點。
z3063×20搖臂鉆床|自動鉆孔機技術參數：
|
|
Z3063X20 |
|
最大鉆孔直徑 |
63mm |
|
主軸中心線至立柱母線距離 |
350-2000mm |
|
主軸箱水平移動距離 |
1650mm |
|
主軸端面至底座工作面距離 |
320-1420mm |
|
主軸行程 |
315mm |
|
主軸錐孔(莫氏) |
5# |
|
主軸轉速范圍 |
25-2000r/min |
|
主軸轉速級數 |
16 |
|
主軸進給量范圍 |
0.04-3.20mm/r |
|
主軸進給量級數 |
16 |
|
搖臂升降距離 |
780mm |
|
搖臂升降速度 |
0.02m/s |
|
搖臂回轉角度 |
±180° |
|
主軸允許最大扭矩 |
630nm |
|
主軸允許最大進給抗力 |
23400n |
|
主電機功率 |
5.5kw |
|
升降電機功率 |
1.5kw |
|
液壓夾緊電機功率 |
0.75kw |
|
冷卻泵電機功率 |
0.09kw |
|
底座尺寸(長*寬*高) |
2800X1120X200mm |
|
底座的工作面積 |
1850X960mm |
|
底座T型槽的數量，寬及相鄰槽間距離 |
4-28X220mm |
|
工作臺的工作面 |
750X580mm |
|
工作臺工作面T型槽的數量，寬及水平工作面 |
3-22X150mm |
|
垂直工作面 |
2-22X150mm |
|
機床重量(約) |
4000kg |
|
機床外型尺寸(長寬高) |
2900X1130X2850mm |
z3063×20搖臂鉆床|自動鉆孔機產品用途和性能：
1、為了充分展現液壓搖臂鉆床的優勢，故液壓搖臂鉆床床體結構選用優質鑄鐵和優質鋼材組裝。
2、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可。
3、搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理，可延長使用壽。
4、有完善的安全保護裝置和外柱防護及自動潤滑裝置。
5、采用液壓預選變速結構，可節省輔助時間。
6、主軸箱的移動除手動外，還能機動。
7、16級主軸轉速和16級主軸進給，可以選配更經濟高效的切削速度。
8、采用新概念設計，使機床達到高效，節能的生產需要。
z3063×20搖臂鉆床|自動鉆孔機產品優勢分析
※機床導軌立柱、箱體各部件采用高強度鑄造而成，保證機床的高穩定，導軌、立柱經過淬火處理保證各接觸面的硬度和機床持久運動的精度。
※機床所有電機、電氣產品的選用、電路的設計參照國家有關機床防護等級。
※絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。
※主軸箱采用內部循環潤滑，齒輪、軸承可以充分得到潤滑
※搖臂備有升降電機，保證搖臂快速上下，降低勞動強度，提高效果。
※精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的絕對合格。
z3063×20搖臂鉆床|自動鉆孔機的加工具針對性比較強，機床屬于笨重設備，請用戶在根據自己的生產需要的基礎上，選對合適的的設備才會(huì )更有利于產品的生產，首先請確定你的加工工藝，根據加工流程選擇合適的機床類別，機床的加工范圍（主軸轉速、最大行程、最大承重、精度要求、功率要求）都是需要考慮進去的。
z3063×20搖臂鉆床|自動鉆孔機使用過程中偶然情況出現的解決辦法詳解：
1. 按z3063×20搖臂鉆床|自動鉆孔機啟動按鈕主電機不運轉
原因分析：電源開關未打開；啟動按鈕接觸不好；接觸器不吸合，主電機接線盒及電氣盤內的接線處接觸不好或接頭脫落。
排除方法：打開總電源開關；檢查啟動按鈕接頭；檢查電氣柜中接觸器的各接觸點；檢查電機相聯系的接線處。
2. 操縱手柄變速主軸無回轉運動
原因分析：變速油泵是單向油泵，電機旋向不對，油泵不吸油就不能帶動撥叉上下壓摩擦片。
排除方法：換接主電機電源線中任意兩根導線的位置。
3. 主軸和外表面有漏油現象
原因分析：油箱內的油充填過多，從軸承座的上面漏出。
排除方法：注油時，不要使用油量超過油標中心的標記。
4. z3063×20搖臂鉆床|自動鉆孔機主軸箱夾不緊
原因分析：主油箱和搖臂結合的55度導軌面間隙大；主軸箱夾緊塊位置不對；夾緊油缸與制動架夾緊處泄油或油管接頭漏油；菱形塊過盈量不夠，不能使之立起而自鎖。
排除方法：調整螺釘使之配合的55度導軌面不應大于0.04毫米的間隙（用0.04毫米塞尺檢驗，插入深度不得大于20毫米）；在松開狀態下，松開主軸箱后背螺釘調整，調整夾緊塊到適合位置再緊固螺釘.
5. z3063×20搖臂鉆床|自動鉆孔機搖臂夾不緊
原因分析：螺釘調整不適當，搖臂在夾緊狀態時與外柱配合處有間隙；限位開關安裝距活塞桿較近。活塞桿還沒到夾緊位置就已經碰到開關，使液壓電機停止供油。
排除方法：拆下側蓋，松開鎖緊螺母或再調整螺釘，既保證搖臂在夾緊時0.04毫米塞尺不能塞入，又要保證菱形塊能立起并自鎖；在夾緊狀態下，調整限位開關的位置，使限位開關的常閉觸點斷開，又要使菱形塊處于夾緊位置，菱形塊部分要參照主軸箱夾緊機構。
6. 造成z3063×20搖臂鉆床|自動鉆孔機鉆孔外徑變大的原因：搖臂沒夾緊，鉆頭沒有磨好，如中心偏位，通常會(huì )有小小的誤差。
7. z3063×20搖臂鉆床|自動鉆孔機加減主軸變速變不改變的原因：液壓的壓力缺乏，或液壓油少，可加點液壓油，開機變速檢修一下變速油缸可有舉措，如有可能是油缸頭與撥叉中的銷子壞了，如沒有舉措可能是油缸被卡，或油路中壓力不可或是液壓體系閥有毛病。
8. 山東搖臂鉆Z3050不易變速怎么辦：首要查看搖臂鉆下正反轉撥叉是否合格，再查看搖臂鉆油泵壓力能否達到需求。在變速閥上端有個測壓螺栓松掉用壓力表測壓，假設壓力不足，而油泵上的調理螺母現已沒有余量能夠往里面放點墊片。
9. 山東搖臂鉆Z3050液壓油常見問題：天氣溫度較低可致使液壓油變的黏稠，可替換液壓油，假設仍是沒有作用的話，再查看摩擦片是否磨損，假若以上都沒有問題，則檢查油缸密封作用是否欠好，致使緩沖不起作用，油缸正轉油腔內油量缺乏，從而使齒輪緩慢作業得不到作用。
感謝您購買山東威力重工50液壓搖臂鉆床!
為了使我們的服務讓您更滿意購買后請認真閱讀保修卡并妥善保存。若在購買后或在使用過程中有發現異常，請直接與廠家聯絡(luò )。
質保期：國家標準，質保期一年，終身服務
1）負責貴方的操作人員的技術培訓及現場操作技術培訓等。
2）用戶提出的技術問題咨詢或要求指導，我公司會(huì )及時給予解釋和幫助。我公司保證與用戶保持長期、良好的技術交流和協作關系。
3）全國售后服務監督電話：0632-5850025。
4）若50液壓搖臂鉆床系統發生故障，我公司在接到貴方的電話通知后，1小時內做出回應，三小時內提出排除故障的解決方案，以確保恢復系統正常運行，如需上門服務，省內24小時到位，省外48小時到位（偏遠地區除外）。
