Z3050搖臂鉆床廠家對于齒輪傳動計算方法
來源：搖臂鉆床廠家 發布日期：2018-11-08 | 點擊：
Z3050搖臂鉆床廠家對于齒輪傳動計算方法
Z3050搖臂鉆床廠家對于齒輪傳動的計算方法介紹。齒輪傳動主要是指行星齒輪傳動，而行星齒輪傳動通常在密封潤滑良好的條件下使用。齒輪的主要失效形式為齒面的點蝕，磨損和輪齒折斷。對低速重載行星齒輪傳動，需進行齒輪接觸強度計算和輪齒強度校核。下面，Z3050搖臂鉆床廠家對于齒輪傳動的計算做下簡單的介紹。

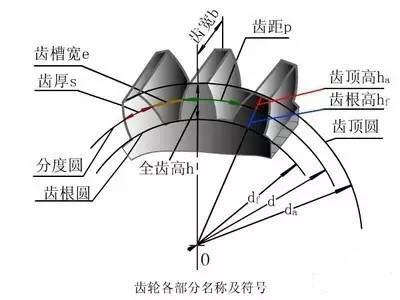

齒頂圓直徑=（齒數+2）*模數
分度圓直徑=齒數*模數
齒根圓直徑=齒頂圓直徑-4.5模數
齒輪模數=分度圓直徑÷齒數
比如：模數4 32齒
齒頂圓直徑=（32+2）*4=136mm
分度圓直徑=32*4=128mm
齒根圓直徑=136-4.5*4=118mm
一般來說，在正確選擇傳動參數的條件下，常用的有NGW型和NW型行星齒輪傳動。其承載能力主要取決于外接觸。對高速行星齒輪傳動，則進行抗彎強度計算和接觸強度的校核。
隨后，Z3050搖臂鉆床廠家技術工程師說，NGWN型傳動中各級齒輪傳動中常取相同的模數，故承載能力取決于低速齒輪模數。行星齒輪傳動要求大傳動比比小徑向尺寸。故選擇齒數較多，模數較小的齒輪，在這種情況下，應先進行抗彎強度計算。
本文由搖臂鉆床廠家整理，轉載請注明來自：www.luanhuahxt.com
