z3080x20液壓搖臂鉆床是鉆床系列產品之一,主要用鉆頭在工件上加工孔的機床。通常鉆頭旋轉為主運動,鉆頭軸向移動為進給運動。z3080搖臂鉆床結構簡單,加工精度相對較低,可鉆通孔、盲孔,更換特殊刀具,可擴、锪孔,鉸孔或進行攻絲等加工。加工過程中工件不動,讓刀具移動,將刀具中心對正孔中心,并使刀具轉動(主運動)。z3080x20液壓搖臂鉆床的特點是工件固定不動,刀具做旋轉運動。
一.z3080x20液壓搖臂鉆床部件安裝
1、由于z3080x20液壓搖臂鉆床在鉆床中是屬于大型設備,應該先將設備四個角放上地角螺栓。然后將機器放在事先準備好的地基上,用水泥墊塊墊起。
2、將設備底盤、立柱和機身用除油用品擦拭干凈。
3、把z3080x20液壓搖臂鉆床調整平衡,,將墊塊調整水平,將搖臂鉆左側防松板拆下。
4、用潤滑油擦拭立柱外表面,將立柱調整后再次擦拭,直到將搖臂和立柱完全擦拭完全為止。
二、z3080x20液壓搖臂鉆床電機的安裝
z3080液壓搖臂鉆床的電機按照安裝圖紙正確安裝并緊固,打開電機盒將線路接好,然后蓋上電機線路。
下一步是做好電源線路和電源開源的檢查工作
1、檢查電源安裝方向是否正確,檢查主軸松緊性搖臂按鈕靈活性等。
2、搖臂上升到機身頂部,然后下降到機身底盤,檢查設備行程是否準確。

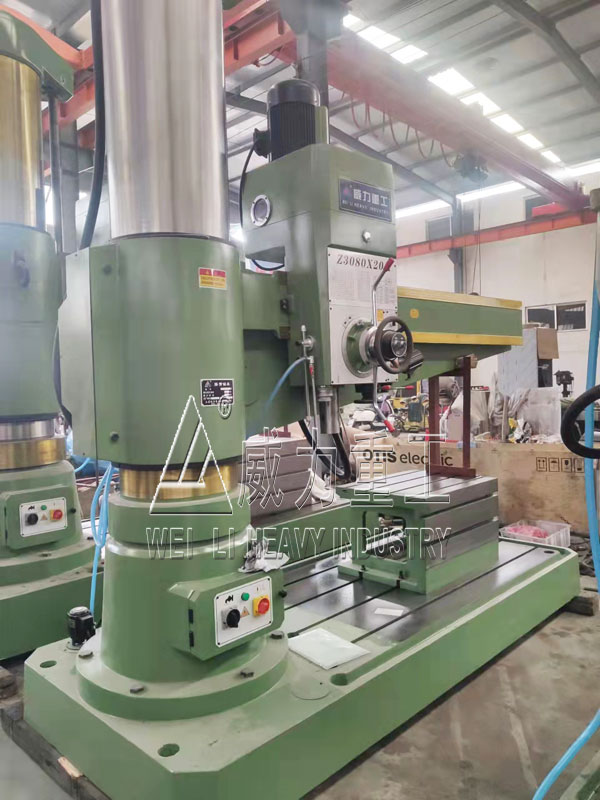

z3080x20液壓搖臂鉆床
z3080x20液壓搖臂鉆床的主要功能:
(1)z3080搖臂鉆床適用于中、大型金屬零件上鉆孔、擴孔、鉸孔、锪平面、及攻螺紋,z3080液壓型搖臂鉆主要功能動作實現的手柄、按鈕等操作部件集中在主軸箱上。
(2)外柱帶動搖臂繞內柱回轉±180º;
(3)搖臂沿外柱升降;
(4)主軸箱沿搖臂導軌左右移動;
(5)主軸箱:實現主軸各級轉動、進給及操作,主軸轉速范圍25-2000r/min,共有16級,通過旋轉集中操作手輪(主軸轉速預選按鈕)可實現;主軸進給范圍0.04-3.2mm/r共有16級,通過旋轉集中操作手輪(主軸進給量預選按鈕)可實現。
(6)搖臂升降及夾緊:z3080x20搖臂鉆床的搖臂升降是由立柱頂部電機拖動,由絲杠螺母傳動,實現搖臂升降。其中升降螺母上裝有保險螺母,以保證搖臂不能突然落下;搖臂夾緊是由液壓驅動菱形塊實現夾緊,夾緊后,菱形塊自鎖;搖臂上升或下降加緊動作結束后,搖臂自動夾緊,由裝在油缸上的電器開關控制。
(7)主軸箱及立柱加夾緊:z3080x20搖臂鉆床的主軸箱與立柱加緊均是液壓驅動,菱形塊夾緊。兩動作可同時進行,也可分開進行,選擇按鈕是主軸箱面板上的旋鈕(主軸箱立柱加緊狀態選擇旋鈕),其中中間位置為夾緊,左為立柱單獨松夾,右為主軸箱單獨松夾,動作實現按鈕是主軸箱立柱松開按鈕、主軸箱立柱夾緊按鈕。
