z3080搖臂鉆床主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在z3080搖臂鉆床底座或地面上。根據工件需要，設備分為z3080x25液壓搖臂鉆床、z3080x20液壓搖臂鉆床兩種。z3080x20液壓搖臂鉆床用于加工笨重工件或多孔工件上的中小型孔，主要由底座、立柱、搖臂、主軸箱、主軸工件臺等組成。Z3080x20液壓搖臂鉆床工作時，搖臂可繞立柱旋轉，主軸箱可在搖臂上做徑向移動。這樣可使鉆頭對準每一個被加工孔的軸線，以便進行孔加工。

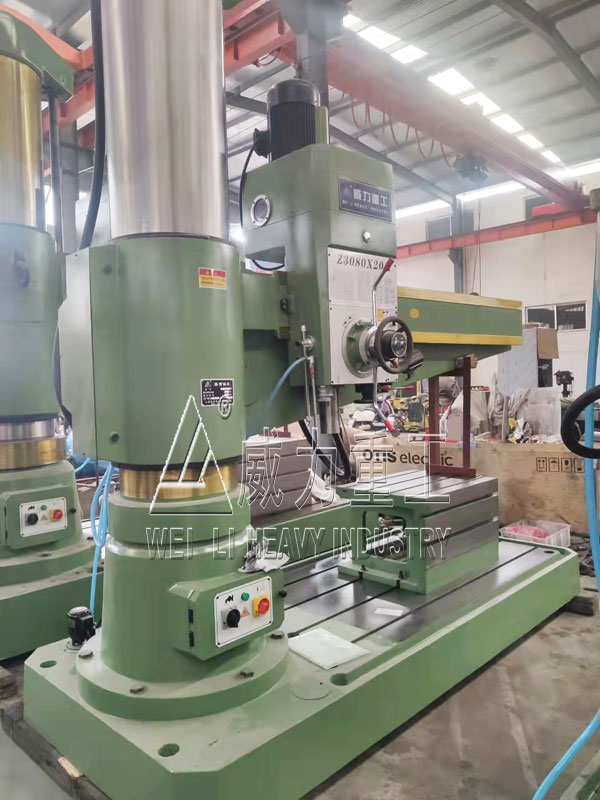

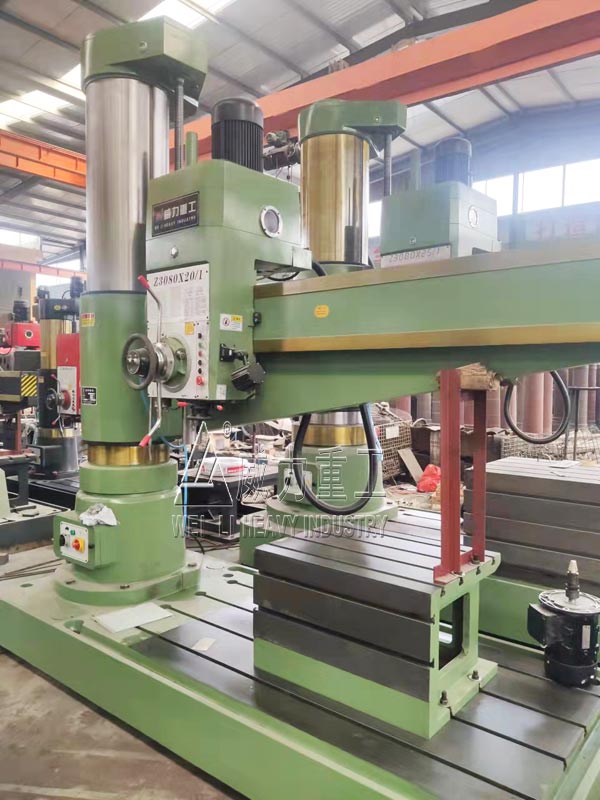

z3080x20搖臂鉆床
z3080x20液壓搖臂鉆床的特點及關鍵技術指標：
1、z3080x20液壓搖臂鉆床特點：
1）主要功能的手柄、按鈕等操作部件集中在主軸箱上。
2）搖臂帶動外柱繞內柱回轉±180°。
3）搖臂沿外柱升降。
4）z3080x20液壓搖臂鉆床主軸箱沿搖臂導軌左右移動。
5）搖臂升降及夾緊：搖臂升降是由立柱頂部電機拖動，由絲杠螺母副傳動，實現搖臂升降。其中升降螺母上裝有保險螺母，以保證搖臂不能突然落下；搖臂夾緊是由液壓驅動菱形塊實現夾緊，夾緊后，菱形塊自鎖；搖臂上升或下降夾緊動作結束后，搖臂自動夾緊，由裝在油缸座上的電氣開關控制。
6）主軸箱及立柱夾緊：主軸箱與立柱夾緊均是液壓驅動，菱形塊夾緊。兩動作可同時進行，也可分開進行，選擇開關是主軸箱面板上的旋鈕。
7）滑座帶動立柱及以上部件在床身上移動，擴大了加工范圍。
2、關鍵技術指標
1）主軸箱采用強制潤滑系統；
2）主軸箱齒輪采用先進的設備加工；
3）用先進的設計、制造與裝配。
z3080x20液壓搖臂鉆床的工作安全及注意事項：
1、確保z3080x20液壓搖臂鉆床電源按照說明書的要求接好電源，且正確可靠接地。
2、對z3080液壓搖臂鉆床做任何調整，維修或者保養時，一定要切斷電源，并設置“禁止合閘”警示牌，以防他人無意合閘。
3、z3080x20液壓搖臂鉆床上所有可移動的部件在鎖緊狀態時，不允許移動該部件，以免損壞搖臂鉆床。
4、當主軸電機正在運轉時，不能改變高、低速變檔手柄的位置，變速時應在停車狀態下進行。
5、在起動機器前要確保工件與刀具安裝到位，不要在工件與刀具接觸的情況下起動機器，只有在z3080液壓搖臂鉆床達到穩定速度后，方能開始加工。
6、為避免工作臺面、絲杠及導軌面得局部磨損，建議盡可能經常變換工作臺面上工件的裝夾位置，以便磨損均勻。
7、應定期檢查各導軌壓板，斜鐵的配合間隙，間隙過大時應及時調整。
8、應按照z3080搖臂鉆床潤滑要求，定期向各潤滑部位加注潤滑油，并經常察看油標，檢查油池油量。當油量不足時，應及時補充。
9、應避開旋轉的機件，如手輪等，尤其是高速作業時。
10、機床在工作完畢后，應及時清除機器上得鐵屑和污物，并在未涂漆的表面涂防銹油，以防生銹。
11、z3080x20液壓搖臂鉆床長期不用時，需進行防銹，防雨保管。
