z3080x25液壓搖臂鉆床立柱與機器的安裝步驟
來源：搖臂鉆床 發布日期：2022-01-18 | 點擊：
z3080x25液壓搖臂鉆床是山東威力重工熱銷設備之一，也是較大的一款鉆孔機床。該設備是由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。立柱是搖臂鉆床的主要支撐結構，z3080液壓搖臂鉆床由內外兩個立柱組成，外立柱可繞內立柱回轉360度。其立柱圓表面回轉滾道等處均進行了深度淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。那么搖臂鉆床廠家在生產制造過程中，立柱是如何安裝的，機器設備有需要怎么安裝才能使用，一起了解下。

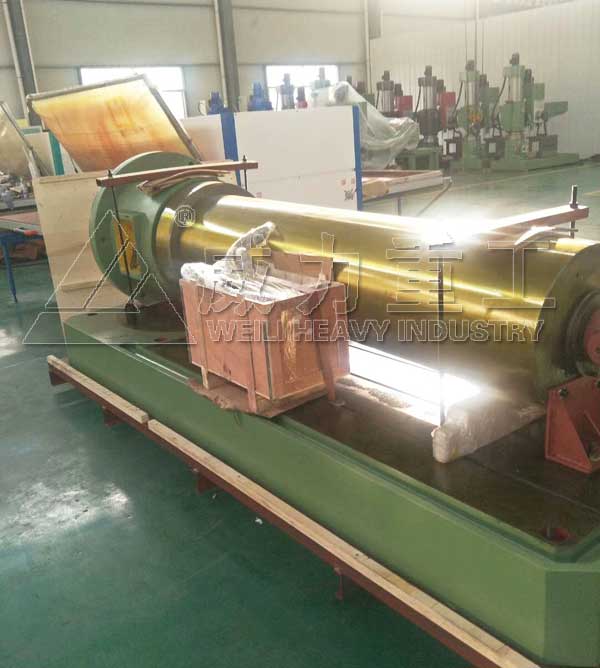

z3080x25搖臂鉆床的立柱
搖臂鉆床立柱的安裝：
1、首先將z3080x25液壓搖臂鉆床外立柱帶槽位的一面回轉到底座作業面的一邊，根除槽位中的鐵屑并堅持立柱外圓表面的清洗。將搖臂套在外立柱上，設備立柱和搖臂夾緊安排、升降安排以及其它零件。搖臂夾緊后，其孔與外立柱表面合作應均勻嚴密，用0.03mm塞尺不應塞入。表里立柱夾緊后施加搖臂端部的力不應低于2000N，保證無松動回轉表象。搖臂升降應輕盈、無沖擊表象。搖臂的夾緊安排假設過松，可將賠償墊圈加于螺母的下面，其厚度為0.1mm，調整時必須在搖臂夾緊狀態下進行。
2、在立柱部件初度z3080x25液壓搖臂鉆床設備調整的基礎上，裝好搖臂及其升降安排零件后，可在搖臂中心方位上吊一相當于主軸箱全部重量的裝備重物（約650kg），使外立柱在負荷狀況下進行調整。吊裝時需墊置橡膠或其它保護層，防止搖臂導軌面被碰傷或拉毛。
3、將搖臂回轉到z3080x25液壓搖臂鉆床的縱平面內，使搖臂和主軸箱（即配重）分別位于立柱和搖臂中心方位，夾緊立柱和搖臂。在底座作業面上放一平行平尺，用框式水平儀分別在乎行平尺上和外立柱側母線上，測量外立柱與底座作業面的垂直度過失。將平行平尺翻滾90°，再用框式水平儀分別在平行平尺上和外立柱側母線上測量外立柱與底座作業面另一方向上的垂直度過失。

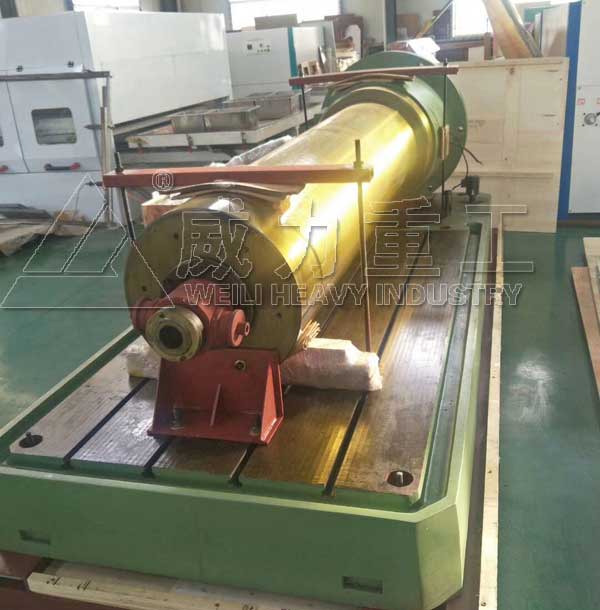

z3080搖臂鉆床立柱組成部分
4、根據以上敘述的彼此垂直的兩個方向的超差狀況，扳動四個調度螺栓，調度外立柱彼此垂直的兩個方向對底座作業面的垂直度過失抵達查驗需求。
z3080x25液壓搖臂鉆床整機的安裝：
當搖臂鉆床到達客戶現場之后，客戶根據搖臂鉆床底座上的6個孔的位置，在地面上挖出6個槽，在槽里澆筑水泥，然后把6個地腳螺栓帶螺紋的一頭朝上放置在水泥槽中，等水泥硬故之后，把z3080x25液壓搖臂鉆床吊起來，讓6個地腳螺栓從搖臂鉆床底座的6個孔中穿過去，在底座下面放6個墊鐵，可以用來調整水平，在底座上露出地腳螺栓的螺紋，然后再用螺母備緊，這樣就完成了搖臂鉆床的安裝了。
山東威力重工機床有限公司是一家大型的搖臂鉆床生產廠家，設計生產經驗豐富，機器設備質量有保證，售后服務完善， 除了z3080x25液壓搖臂鉆床外，公司還設計生產有z3063搖臂鉆床、z3050x16搖臂鉆床、z3040機型搖臂鉆床、z3032、z3132萬向搖臂鉆床等.是客戶采購定做搖臂鉆床設備的理想廠家，采購定做，可致電聯系張經理：18306370898（可加微信）
