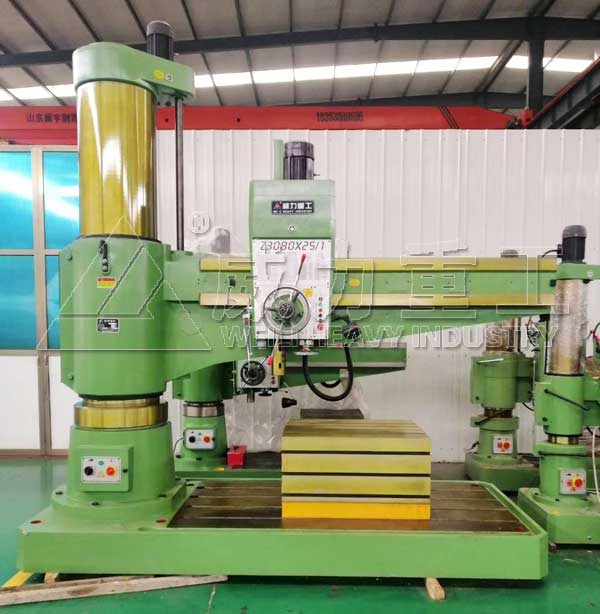

z3080搖臂鉆床是山東威力重工生產較大的一款鉆孔加工設備，是電機、旋轉手輪、立柱、操作臺等部件組成。可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。由于z3080搖臂鉆床比較大，所以在日常生產使用多，客戶多采購z3080液壓搖臂鉆床床，分為重型、輕型兩種。我公司將z3080x25搖臂鉆床生產完成后，會(huì )在廠里進行試機、調試完成后，在運送到客戶廠家。對初次使用z3080x25搖臂鉆床設備的客戶來說，需要調整哪些部分，才能放心安全生產。
z3080x25搖臂鉆床調整調試部分：
1、進給保險離合器的調整
打開主軸箱右上方面板，調整圓螺母A，使彈簧D壓力增加或縮小，從而使主軸進給抗力達到規定值，本機構在出廠前已由廠家測定完畢并加以漆封用戶不可輕易調整，若確需調整需由有z3080x25搖臂鉆床使用經驗的專業人員進行。若非如此而造成損壞零件事故由用戶自己負責。
2、主軸平衡力的調整
卸下?lián)u臂外端限位塊，將主軸箱外移至露出平衡彈簧盒為止，用工具蹩住彈簧盒，卸下限位螺釘，旋轉彈簧盒至適當位置后使用螺釘限位，試驗平衡情況至適宜為止。
3、z3080x25搖臂鉆床搖臂升降保險裝置的調整
1）保險裝置打滑，搖臂不能正常升降，需卸下殼體后面的觀察蓋，撬開中間軸上邊的止退墊圈，調整圓螺母于合適位置為止（保險扭矩約10-12Nm）
2）搖臂上升或下降至兩極限位置時，保險失靈，如果是摩擦力矩大于電機的最大轉矩而失靈，調整螺母，減小摩擦力矩即可。
z3080x25搖臂鉆床調試注意事項：
1. 搖臂升降應輕快，無沖擊現象。
2. 將搖臂套在外立柱上，立柱和搖臂夾緊機構、升降機構安裝。搖臂夾緊后，其孔和外立柱表面配合應該均勻緊密，用0.03mm塞尺不應塞入。內外立柱夾緊后搖臂端部的外力不應低于2000N,保證無松動回轉現象。搖臂升降輕快、無沖擊現象。
3. 將外立柱帶鍵槽的一面回轉到底部工作面，清除鍵槽中毛刺并保持立柱外圓表面的清潔。

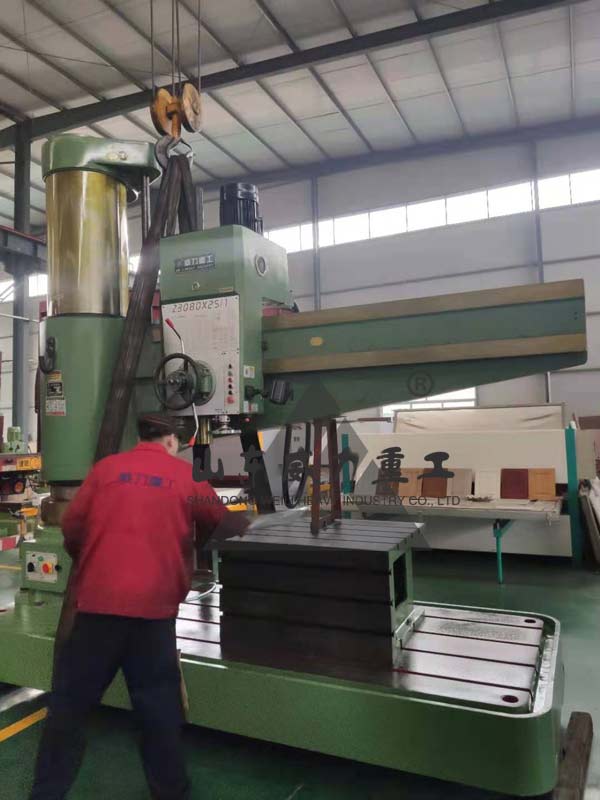

4. z3080x25搖臂鉆床立柱初次安裝為基礎，裝好搖臂和升降機構的零件后，搖臂中間位置上懸掛主軸箱全部重量的配置重量，使用外立柱在負荷情況下進行調整。吊裝需要墊置橡膠或其他保護層。
5. z3080x25搖臂鉆床搖臂的夾緊結構如果過松，可以將補償墊圈放到螺母下，其厚度為0.01mm,調整必須在搖臂夾緊狀態下執行。
6. 將搖臂回轉到z3080x25搖臂鉆床垂直平面，使得搖臂和主軸箱分別位于立柱和搖臂中間，夾緊立柱和搖臂。底座工作面上放平行尺，用框式水平儀器分別在平行尺和外立柱側線上，測量外立柱和底座工作面的垂直誤差。
7. 垂直度誤差調節合格后，可以用內卡鉗在外立柱和內立柱的空間進行測量。然后用千分尺測量?jì)瓤ㄣQ的實際數據，其較大和較小差值的一半是偏心值。
8. 根據上述相互垂直的兩個方向的超差情況，移動四個調節螺栓，調節外立柱相互垂直的兩個方向對底座工作面的相互垂直度達到要求。
初次使用z3080x25搖臂鉆床注意事項：
1、不能在使用z3080x25搖臂鉆床鉆孔時用紗布清除鐵屑，也不允許用嘴吹或者用手擦拭，應該使用專用工具、刷子。
2、操作搖臂鉆者要認真做到“三好”（①管好、②用好、③修好）“四會(huì )”（①會(huì )使用、②會(huì )保養、③會(huì )檢查、④會(huì )排除故障）。
3、嚴格按照z3080x25搖臂鉆床的潤滑圖表規定進行加油，做到“五定”（①定時、②定點、③定量、④定質、⑤定人），注好油后應將油杯（池）的蓋子蓋好。
4、在鉆孔前，找正工件位置時，應將鎖緊裝置松開，進刀主軸伸出長度根據鉆孔深度調整合適，然后將各鎖緊裝置鎖緊。
5、在調整鉆孔深度的自動走刀時，應先使鉆頭接觸工件，再把進給撞塊按要求調到深度數值，并鎖緊。
6、操作人員需要注意刀具的鋒利，磨鈍了的刀具不得繼續使用，以防發生意外。
7、工作中z3080x25搖臂鉆床的高度應調整適當，不宜過高。在加工過程中，搖臂、主軸箱必須處于夾緊狀態。
8、工作后需要將各手柄置于非工作位置上，主軸箱停放應靠近立柱，搖臂適當降低，再切斷電源。
9、工件的裝卡必須牢固，鉆透孔時必須在底面墊上墊塊，不然會(huì )鉆傷設備。
10、在z3080x25搖臂鉆床鉆孔過程中鉆頭未退離工件前不得停車。反車時，必須等主軸停止后再開動。
11、裝卸工件或夾具時，要將橫臂移開，同時注意周?chē)娜思拔铮园l(fā)出碰撞事故
12、停車八小時以上再開動設備時，應先低速運轉五分鐘，確認潤滑系統暢通，各部傳動正常后再開始工作。
13、工作中要注意超負荷的現象，如保險結合子脫落或發出響聲，應立即停止自動進給，并消除超負荷原因。
14、鉆孔時，調整轉速必須先停車，嚴禁不停車變速，否則將打壞變速箱內齒輪。
15、操作z3080x25搖臂鉆床的人員必須熟悉本設備結構性能，經考試合格取得操作證后方才能獨立操作。
