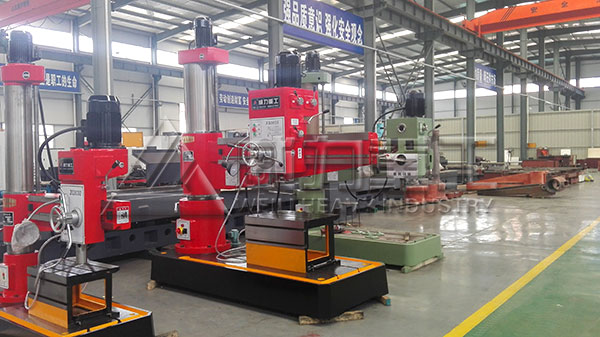

搖臂鉆床是什么？很多人也許不太清楚，其實搖臂機床是一種搖臂可繞立柱回轉和升降，通常主軸箱在搖臂上作水平移動的鉆床。在立式鉆床上加工孔時，刀具與工件的對中是通過工件的移動來實現的，則對一些大而重的工件顯然是非常不方便的；而搖臂鉆床能用移動刀具軸的位置來對中，這就給在單件及小批生產中，加工大而重工件上的孔帶來了很大的方便。
搖臂鉆床型號：
1、Z3032搖臂鉆床；
2、Z3040搖臂鉆床；
3、Z3050搖臂鉆床；
4、Z3080搖臂鉆床；
5、Z30100搖臂鉆床；
6、Z30125搖臂鉆床。
我們山威力重工機床有限公司設計生產的搖臂鉆床是從z3032到z3080，鉆孔直接在大的搖臂鉆床，我公司是不生產的，除此以外，公司還設計生產有z3132萬向搖臂鉆床等。公司有十幾年的制造生產經驗，機器設備質量過硬，售后服務完善，是滕州地區較大型搖臂鉆床生產廠家。采購定做可來公司實地考察，或電話咨詢張經理：18306370898（可加微信）
搖臂鉆床操作方法：
1、工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2、嚴禁戴手套操作，女生發辮應挽在帽子內。
3、工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4、使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5、調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行。
6、鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
7、精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
8、不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
9、使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
10、橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
11、工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
搖臂鉆床的保養方法：
1、搖臂鉆床的外表維護清洗搖臂鉆床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
2、搖臂鉆床主軸進刀箱保養檢查油質，保持良好，油量符合要求。 清除主軸錐孔毛刺。 清洗液壓變速系統、濾油網，調整油壓。清除主軸上面的雜質，主軸上注油，保證主軸潤滑。
3、搖臂鉆床搖臂及升降夾緊機構檢查檢查調整搖臂鉆床的升降機構和夾緊機構達到靈敏可靠。
4、搖臂鉆床潤滑系統檢查清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
5、搖臂鉆床冷卻系統檢查○清洗冷卻泵、過濾器及冷卻液槽。○檢查冷卻液管路，要求無漏水現象。
6、搖臂鉆床電器系統檢查○清掃電機及電器箱內外塵土。關閉電源，打開電器門蓋，檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常(需要通電檢查，注意安全)開門斷電是否起到作用，檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。
搖臂鉆床主要技術參數
1、最大鉆孔直徑：32-125mm；
2、主軸中心線至立柱母線距離最大：1600mm；
3、主軸中心線至立柱母線距離最小：350mm；
4、主軸端面至底座工作面距離最大：1220mm；
5、主軸端面至底座工作面距離最小：320mm；
6、搖臂升降速度：0。02m/s；
7、搖臂回轉角度：360；
8、主軸轉速范圍（16級）：25-2000r/min；
9、主軸進給量范圍（16級）：0。04-3。20mm/r；
10、主軸行程：315mm；
11、工作臺尺寸：500×630mm；
12、主軸箱水平移動距離：1250mm；
13、主軸允許的最大進給抗力：1800N；
14、主電機功率：4KW。
搖臂鉆床的使用注意事項
1、確保機床電源按照說明書的要求接好電源，且正確可靠接地；
2、對搖臂鉆床做任何調整，維修或者保養時，一定要切斷電源，并設置“禁止合閘”警示牌，以防他人無意合閘；
3、搖臂鉆床上所有可移動的部件在鎖緊狀態時，不允許移動該部件，以免損壞搖臂鉆床；
4、當主軸電機正在運轉時，不能改變高、低速變檔手柄的位置，變速時應在停車狀態下進行；
5、在起動機器前要確保工件與刀具安裝到位，絕對不要在工件與刀具接觸的情況下起動機器，只有在機器達到穩定速度后，方能開始加工；
6、為避免工作臺面、絲杠及導軌面得局部磨損，建議盡可能經常變換工作臺面上工件的裝夾位置，以便磨損均勻；
7、應定期檢查各導軌壓板，斜鐵的配合間隙，間隙過大時應及時調整；
8、應按照搖臂鉆床潤滑要求，定期向各潤滑部位加注潤滑油，并經常察看油標，檢查油池油量。當油量不足時，應及時補充；
9、應避開旋轉的機件，如手輪等，尤其是高速作業時；
10、機床在工作完畢后，應及時清除機器上得鐵屑和污物，并在未涂漆的表面涂防銹油，以防生銹；
11、搖臂鉆床長期不用時，需進行防銹，防雨保管。
搖臂鉆床鉆孔方法
1、在鉆孔之前，首先需要按照圖紙上的鉆孔位置，在工件上畫出空的中心線以及輪廓線，并且應在孔中心以及各圓周上打樣沖眼；
2、開始鉆孔時，應以手動調整工作臺的操作來進行目測，使得鉆頭軸線與工件孔中心重合，然后略鉆一淺坑，觀察孔位置是否偏斜，若鉆頭的軸線已對準孔中心，則可以繼續以下的鉆孔操作；
3、為了防止鉆孔過程中，鉆頭突然出孔造成鉆頭折斷的現象，我們在鉆削過程中，當鉆頭即將鉆通時應減小鉆孔速度，此外孔距的精度要求較高，則應采用中心孔作向導；
4、如果是多孔的工件，我們可以利用搖臂鉆床的工作臺進給手柄刻度盤上的刻度來控制工作臺的移動距離，準確地按其中心距對下一個孔的位置進行定位，同時還可以參照孔的劃線位置，進一步確定孔的位置是否正確。
在整個鉆孔過程中，如果遇到了孔坑偏斜的情況時，我們應對它進行校準，步驟如下：
1、在淺孔坑與劃線距離較大處磨幾條淺槽，落下鉆頭試鉆。待孔坑校準后才可以鉆孔;
2、鉆孔前，應先校正回轉工作臺與工作臺臺面垂直，并校正圓周等分孔的回轉軸線與回轉工作臺主軸軸線相重合;
3、對于工件直徑較大或是圓周等分的孔，可將工件用壓板裝夾在回轉工作臺上進行鉆孔。
搖臂鉆床使用中絲錐斷裂怎么辦？
1、當絲錐折斷部門在孔內時，可用帶方榫的斷絲錐上擰2個螺母，用鋼絲(根數與絲錐槽數不異)插入斷絲錐和螺母的空槽中，然后用鉸杠按退出標的目的扳動方榫，把斷絲錐掏出。假如仍不能掏出，可用乙炔火焰或噴燈使絲錐退火，然后用鉆頭去鉆，此時鉆頭直徑應比底孔直徑小，鉆孔也要瞄準中心，防止將螺紋鉆壞，孔鉆好后打入一個扁形或方形沖頭再用扳手旋出絲錐。
2、當折斷的機用絲錐露出工件概況只有2～3mm時，用一根厚2～3mm、長150～200mm的扁鋼，在其長度1/2處鉆一孔(孔的直徑為絲錐的外徑)，再把扁鋼套在斷絲錐上，扁鋼與軸端面留有0。5～1mm的間隙。用電焊把斷絲錐與扁鋼平穩地焊接在一路，焊時應先從絲錐的中心焊起，逐漸和扁鋼焊接在一路。等到折斷的絲錐自然冷卻后，再往斷絲錐的排屑槽中注入機油，輕輕擺布扳動扁鋼，松動斷絲錐，就能很等閑地將絲錐從軸中掏出。也可以用內徑略年夜于絲錐直徑的六角螺母來焊接。
3、當折斷的絲錐露出工作概況較長時，可用鉗子將其擰出。在制造行業中，經常碰著在軸端上攻絲，因為這些軸類零件年夜部門都經由過程了調質措置，具有高韌性、高強度，給攻絲帶來了很多難度，經常發生會(huì )發生氣用絲錐折斷現象。很多時候因處理不妥而造成工件報廢。
搖臂鉆床常見故障及解決方法
一、主軸箱夾不緊
1、原因
主軸箱與搖臂結合的55°導軌在面，配合間隙大，主軸箱夾緊塊位置不對，夾緊油缸與制動架結合處漏油或油管漏油；菱形塊，過盈顯不夠，不能使之立起而自鎖。
2、處理方法：
調整螺釘使已配合的55°導軌面不能大于0。04㎜有間隙(一般用空不檢查)，在松開狀態下松開螺釘調整夾緊塊到適合位置再緊螺釘。
二、立柱夾不緊
1、原因：
①彈簧板上的螺釘調得太多，使立柱抬得太多，菱形塊夾緊機構不能使內處柱結合的錐面壓緊；
②調整螺釘調得不適當，使機桿與殼體之間產生間隙；
③液壓系統中的壓力油太少不能推動油缸里的活塞使菱形塊不能處于夾緊的位置。
2、處理方法：
①重新調整彈簧板上面螺釘，要保證搖臂松開時的作用力，再調整柱頂上的螺釘使其夾緊力達到1568N(在搖臂末端推力)再用螺釘鎖緊螺母；
②如果立柱松開時轉轉要調整母中4個螺釘緊固；
③調整液壓系統壓力油保證205－291×10%或更換油池中的機油。
三、搖臂夾不緊
1、原因:
調整螺釘不適當：搖臂在夾緊狀態時與外柱配合處有間隙，限位開關安裝距活塞桿較近活塞桿還沒到夾緊位置就已經碰到開關，使液壓電機停止供油。
2、處理方法：
①拆下倒著：松開鎖緊螺母或再調整螺釘既保證搖臂在夾緊時0。04㎜不能塞入，又要保證菱形塊能立起并長自鎖；
②在夾緊狀態下，調整限位開關位置，使限位開關正常閉觸點斷開，又要使菱形塊處于夾緊位置。
四、主軸回檔不順
1、原因:
①彈簧拉力不夠，水平軸變形；
②導向套拉毛；
2、處理方法：
①彈簧拉力不夠調整，主軸箱下面，有一個調整螺釘加以調整； ②水平軸變形更換水平軸，導向套拉毛拆下來有重新修復。

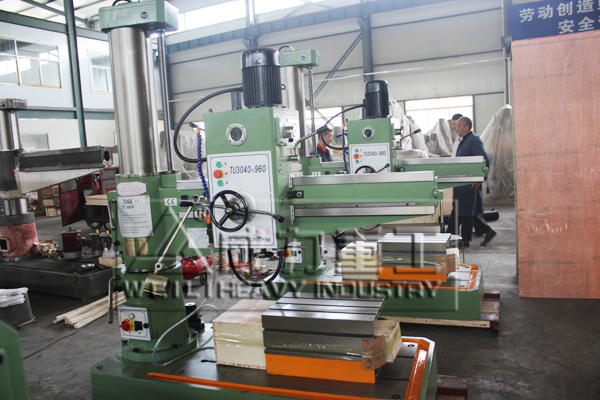

z3040搖臂鉆床

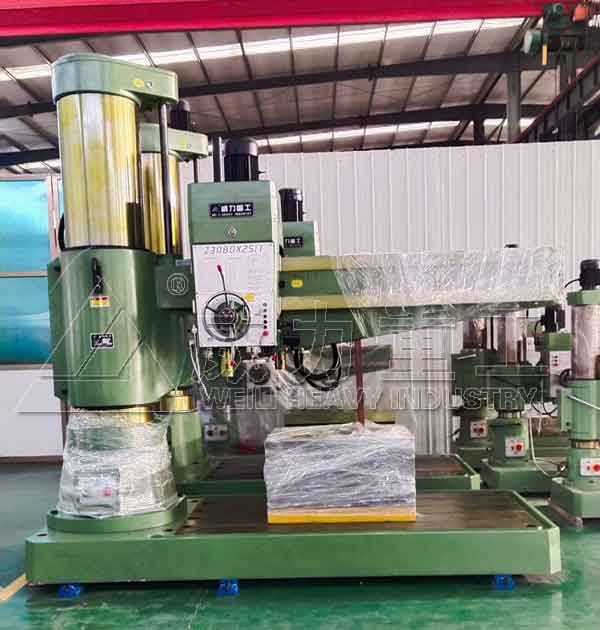

Z3063A ×20/25， Z3080A × 20/25型搖臂鉆床是經過系列更新的產品之一。具有性能完善，使用方便，操作靈活，工作可靠，結構簡單，維修容易，使用壽命長等特點。
1、采用液壓預選變速機構可節省輔助時間。
2、主軸正反轉、停車（制動）、變速、空檔用一個手柄得到，使用方便。
3、所有操縱手柄均集中安放在很方便的部位，且操縱輕便。
4、主軸箱移動及搖臂回轉輕便、靈活。
5、主軸箱、搖臂，內外柱采用液壓驅動菱形塊夾緊機構，夾緊力大，夾緊前后主軸位移最小，同時主軸箱，內外柱可單獨或聯合夾緊放松。
6、搖臂上導軌，主軸套筒及內外柱回轉滾柱配合面等處，均進行了表面淬火處理，
可延長機床使用壽命。
7本機床附有卸刀搬手，可輕便地卸下刀具。
8、有完善的安全保護裝置，例如，搖臂升降有保險機構墳軸有限位保險，主傳動有超扭矩摩擦保險離合器，進給有鋼球保險離合器，外柱有防塵圈，電源接地等，可保證 機床安全工作。
機床的搬運與安裝
1、搬運
搬運時不得使包裝箱傾斜或倒置。拆箱后，在吊運前，須將工作臺沿縱平面調整 至機床重心位置，緊固后才可吊運。吊運時在繩索與機床表面接觸處墊以軟性物品，避免擦傷機床。
2、安裝
機床安裝時所需的最大占地面積見。以搖臂為半徑，繞立柱360 °旋轉作圓，其直徑為5360。
機床所需面積
機床安裝在地基上之前，切勿松開立柱的夾緊，以免機床傾倒。機床安裝時，
先將雙頭螺栓和地腳塔穿在機床底座上，然后將機床放在地基上，并用墊鐵將機床墊起。調整時，主要調整1， 2， 3，對墊鐵來調整安裝水平。安裝水平的數值在機床縱平面和橫平面都不允許超過0。04/1000再調整各項精度，使其值不大于機床 “合格證明書，，中記錄的實測值，機床調整好后，將地腳塔處灌滿水泥，再用水泥 將底座周?chē)蛪|鐵固定好，待水泥完全硬化后，緊固地腳螺栓的嫘母。為防止機床 變形，還需用水平儀作最后校正。當機床經過試車前的準備工作后，方可使用。
試車的準備工作
機床安裝好后，接通電源，并按機床松開按鈕，轉動立柱，驗證電源是否接對， 為搖臂的正確升降放好準備工作。
用潔凈的棉布將機床表面的防銹油擦洗干凈，在擦洗外柱表面時應防止煤油流進搖臂套筒內，擦洗干凈后用30號機油，滴注外柱表面，然后使搖臂下降約50毫米，將露出一段擦凈再次潤滑，使搖臂上升約100亳米，再將露出一段擦凈并充分潤滑，方可較大幅度地升降搖臂。務必遵守上述操作方法，否則有劃傷外柱表面的危險。
按圖（10-7)將兩個螺釘1松開，按圖（5-1)的要求注油，并檢查潤滑情況。 —切正常之后，方可開動機床，同時檢查機床各運動部件運轉是否正常，如運轉正常并使機床空運轉30分鐘后各部情況良好，則機床可移交正式使用。

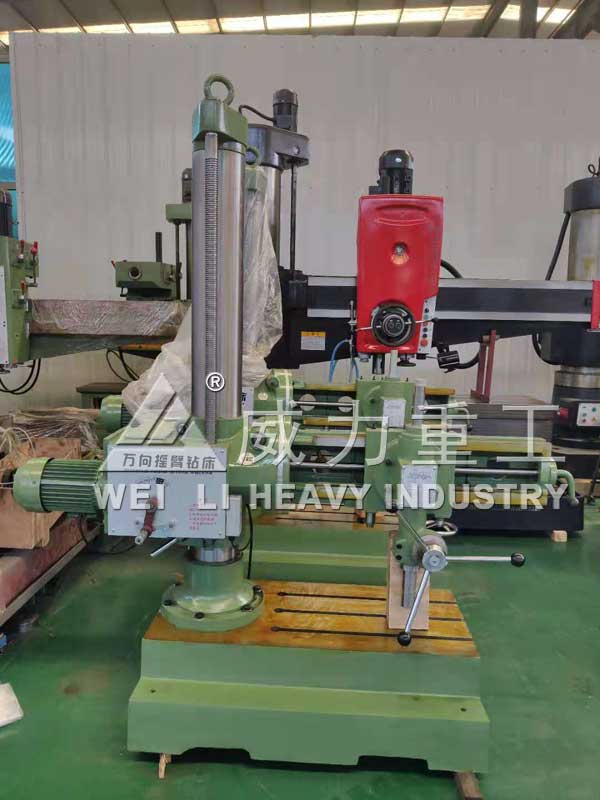

萬向搖臂鉆床
在開動搖臂鉆床之前首先將總電源開關/接通，電源指示燈亮。再將十字開關撥向零壓位置，電源指示燈熄滅，表示主軸箱，立柱夾緊松開指示燈亮，指示其相應夾緊或放松狀態。機床做好準備工作，即可操縱機床各部。
1、主軸的起動
主軸起動，將十字開關撥向主電機旋轉位置，主電機旋轉，按圖4-1將手柄13轉至正轉或反轉位置，主軸即順或逆時針?lè )较蜣D。
2、主軸的空檔
主軸空檔，按圖4-1將手柄13向上抬至空檔位置后，即可輕便地轉動軸。
3、主軸轉速及進給量的變換
轉動預選旋鈕3或4，使其上所需的轉速及進給量的數值對準上部的箭頭，然后，按圖4-1將手柄13向下壓至變速位置，直到主軸開始轉動后，即可松手。這時，手柄13自動復位，轉速及進給量均已變換完畢，轉動預選旋鈕3或4，在搖臂鉆床切削過程中也可進行，有三級高轉速及三級大進給量，
4、主軸的進給
機動進給：將手柄15向下壓至極限位置，再將手柄6向外拉出，機動進給己被接通。若主軸正轉，主軸向下進給，若主軸反轉，主軸向上進給，若需切斷機動進給，將手柄15抬起即可。
手動進給：將手柄6向里推進，順或逆時針?lè )较蜣D動手柄6即可帶動主軸向上或向下進給。
微動進給：將手柄15向上抬至水平位置，再將手柄6向外拉出，轉動手輪17，即可微動進給。
定程切削，。將手柄7拉出，轉手柄8至圖4-2所至位置，此時，刻度盤上的蝸輪蝸桿脫開嚙合，可轉動刻度盤至所需切削深度值與箱體上的副尺 “0” 線大致對齊，再轉動手柄8至圖4-3所示位置，此時刻度盤上的蝸桿已經嚙合，進行微調，直至與 “0” 線準確對齊，推進手柄7，接通機動進給，當切削深度達到所需值時，手柄15自動抬起，斷開機動進給，完成定程切削。
攻螺紋：操作與手動進給相同。
5、主軸箱和立柱的夾緊或松開可單獨或同時進行。將預選開關10分別置于中間位置，主軸箱位置，立柱位置，按下按鈕19則可分別實現主軸箱和立柱同時夾緊，或主軸箱，立柱的單獨夾緊。夾緊后表示各相應狀態的指示燈9發亮，表示夾緊動作己經完成，即可松開按鈕19，若指示燈不亮，可斷續地按鈕，直至指示燈亮為止。
若使主軸箱和立柱松開，則可按下按鈕18，根據預選開關10所處的位置可分
別實現主軸箱，立柱同時放松或單獨放松，表示夾緊指示燈熄滅，相應的放松指示
燈發亮。
6、搖臂升降
將十字開關12撥向搖臂升降位置，搖臂升降，。當上升或下降至所需位置時，將十字開關撥向中間位置，升降運動即停止，搖臂自動夾緊在外柱上。

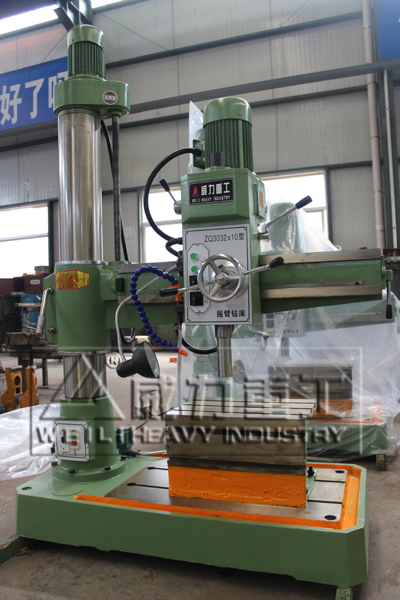

z3032機械搖臂鉆床
搖臂鉆床，是具有廣泛用途的萬能性機床，適用于機械加工部門中加工中大型另件，可以進行鉆孔，擴孔，鉸孔，锪平面及攻螺紋等工作， 在具有工藝裝備的條件下可以進行鏜孔。
